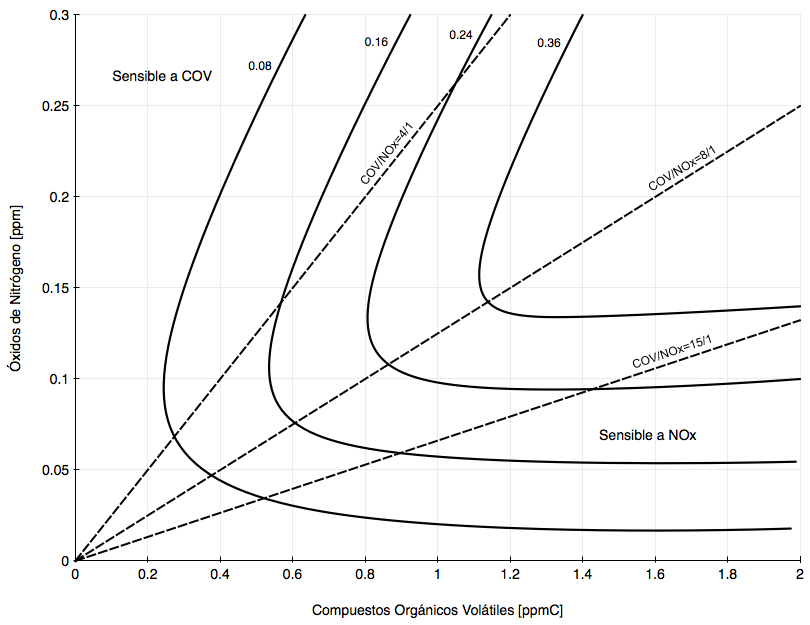

Eje x
En el eje de las x se encuentran las concentraciones de COV que se expresan en partes por millón base carbono (ppmC).
Eje y
En el eje y están las concentraciones de NOx en ppm.
Líneas curvas
Las líneas curvas en la gráfica son las isopletas ozono. La concentración de O3 se incrementa al incrementar NOx y COV.
Líneas rectas
Las tres líneas rectas representan la relación COV/NOx y poseen valores que van de 4/1, 8/1 y 15/1.
